產品名稱: 海洋工程
項目背景：

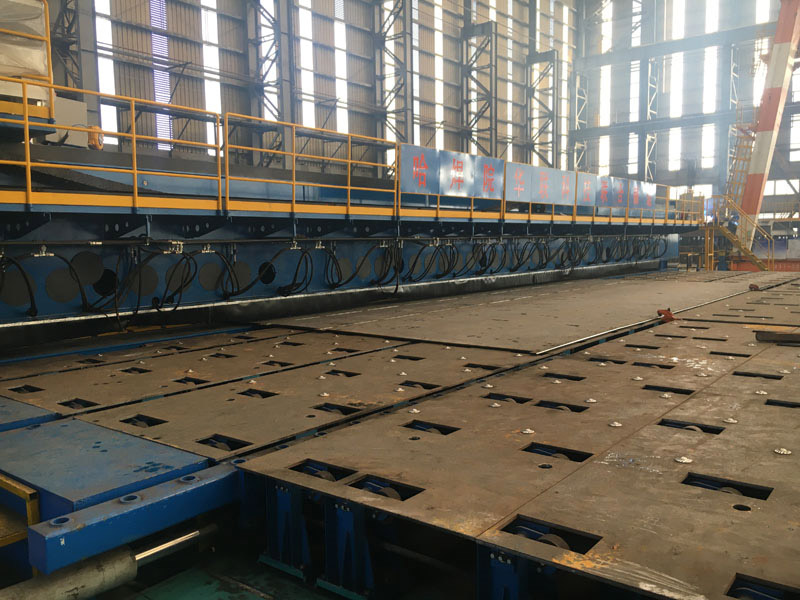

應用于煙臺中集來福士海洋工程有限公司的平面分段流水線
本流水線布置1條主線(A線)和1條輔線(B線)。本流水線基準線為FL+500mm。主要功能是拼板和焊接，焊接采用“雙面焊”方法。在這一區域主要有拼板定位焊、雙面焊的正面焊接、行車翻板、雙面焊的反面焊接、劃線、裝配縱骨、縱骨焊接、橫移輸送、橫骨裝配、橫骨焊接、分段頂升輸送等工藝。
工位布置：A線：a定位焊拼板工位(1個工位);b A面焊接工位(1個工位);c翻身、B面焊接工位(1個工位);d劃線、縱骨安裝工位(1個工位); e緩沖頂升工位(1個工位);f縱骨焊接工位(1個工位);g肋板安裝工位(1個工位);h肋板焊接頂升移出工位(1個工位);流水線共8個工位。B線：a預拼板工位(1個工位);b、特殊板拼焊工位(1個工位);c艙壁板裝焊工位(2個工位);d緩沖頂升工位(1個工位)e肋板安裝工位(2個工位);f肋板焊接頂升移出工位(1個工位);流水線共8個工位。
應用于招商局重工(江蘇)有限公司的平面分段流水線
本流水線總體設計滿足平面分段的生產要求。本流水線基準線為FL+500mm。主要功能是拼板和焊接，焊接采用“雙面焊”方法。在這一區域主要有拼板定位焊、雙面焊的正面焊接、行車翻板、雙面焊的反面焊接、劃線、裝配縱骨、縱骨焊接、運出工位等工藝。
工位布置： a.拼板工位(1個工位);b.鋼板正面焊接工位(1個工位);c.焊接翻板工位(1個工位);d.鋼板反面焊接工位(1個工位);e.鋼板劃線工位(1個工位);f.縱骨裝配工位(1個工位);g.縱骨焊接工位(1個工位);h.運出工位(1個工位);共8個工位。
